Specificaties

	TM 18 i	TM 18 Li
Bereik
Afstand tussen de centers(mm)	1116	2132
Schommel over bed diameter (mm)	850	850
Schommeling over dwars dia diameter (mm)	650	650
Maximale draai diameter (mm)	594	594
Maximale draailengte (mm)	967	1.983
Maximale draaidoorvoer (mm)	164	164
Slag
X-as slag (mm)	432	432
Z-as slag (mm)	1.016	2.032
Y-as slag (mm)	-	-
W-as slag (mm)	1.016	2.032
Hoofdspindel
Maximale toerental (1ste versnelling) (U/min)	600	600
Maximale toerental (2de versnelling) (U/min)	1.6	1.6
Maximale koppel (1ste versnelling) (nm @ U/min)	2,415 @ 217	2,415 @ 217
Maximale koppel (2de versnelling) (nm @ U/min)	604 @ 870	604 @ 870
Spindelkoppel (kW @ U/min)	55 @ 870	55 @ 870
Spindel opname	A2-15	A2-15
Diameter van de klauwplaat (mm)	456	457
Gereedschapswisselaar
Type opname	VDI 50	VDI 50

Aantal gereedschappen	12	12
De steel van het hulpmiddel (mm)	32 x 32	32 x 32
Maximale gereedschapsdiameter (mm)	50	50
Sub-spindel
Maximum snelheid (U/min)	-	-
Maximum koppel (nm @ U/min)	-	-
Spindel vermogen (kW @ U/min)	-	-

Aangedreven gereedschappen
Maximale snelheid (U/min)	-	-
Maximale koppel (nm)	-	-
Spindel vermogen (kW @ U/min)	-	-
Voeding
Ijlgang x-as (m/min)	20	20
Ijlgang z-as (m/min)	20	20
Ijlgang y-as (m/min)	-	-
Ijlgang w-as (m/min)	2.4	2.4
Onderdelen catcher
Maximale deel grootte op catcher (mm)	-	-
Machine afmetingen
Machine hoogte (mm)	2.525	2.527
Vereiste vloeroppervlak (lengte x breedte in mm),	6,969 x 3,381	8,014 x 3,332
deuren open, incl. bedieningsunit en spanentransporteur
Gewicht van de machine (ca. kg)	11.475	13.67

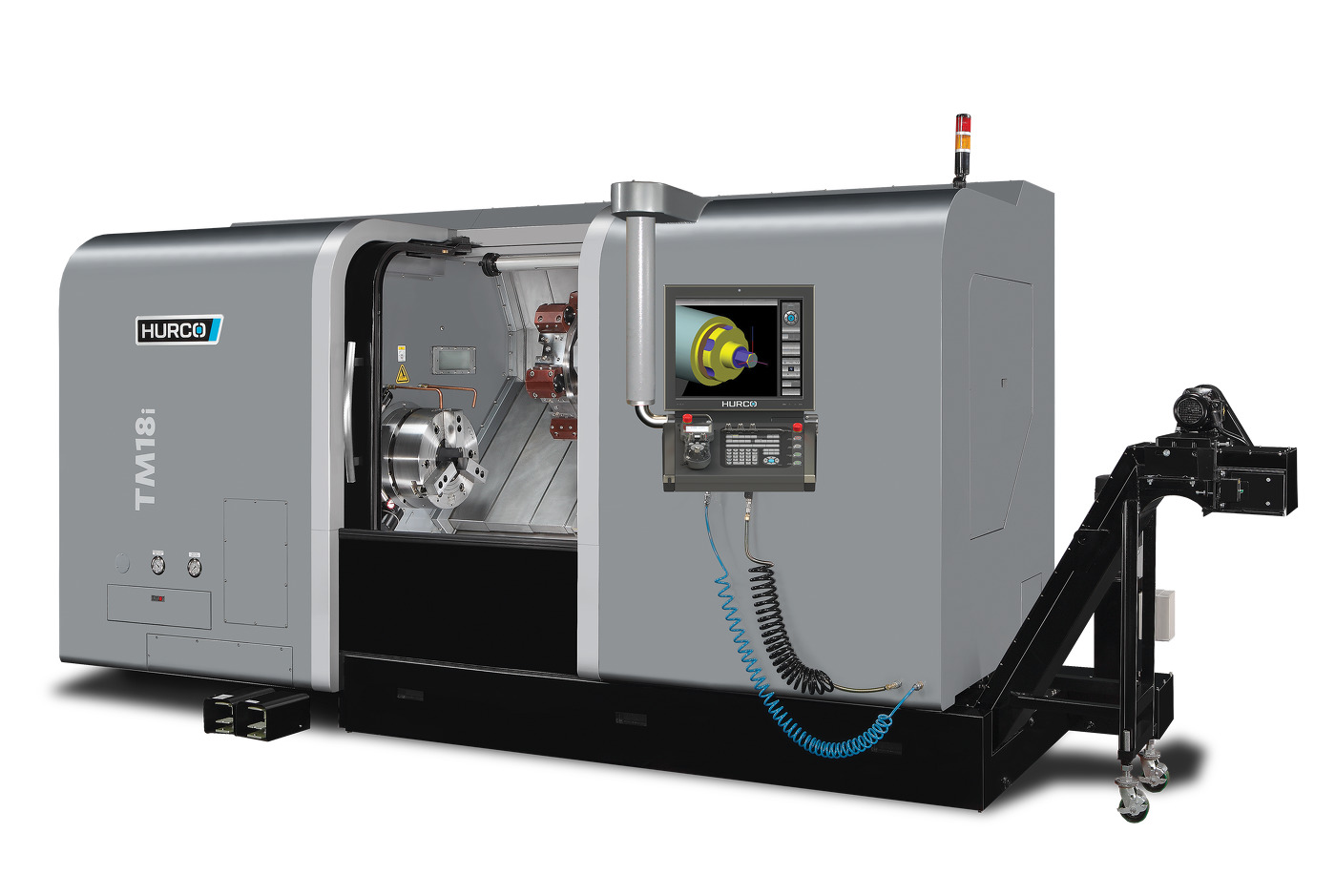

TM 18 i
